共通テスト(理科) 過去問
令和6年度(2024年度)追・再試験
問88 (物理(第4問) 問3)
問題文
手回し発電機の原理に関する次の文章を読み、後の問いに答えよ。
手回し発電機では、ハンドルを回転させることによって直流電圧を発生させることができる。発生する直流電圧はハンドルの回転数だけで決まり、同じ速さでハンドルを回すと、接続するものによらず電圧は同じになるものとする。
手回し発電機にコンデンサーと抵抗器を直列に接続して、一定の回転数を保ちながらハンドルを回し、コンデンサーを充電していると、ハンドルの手ごたえは徐々に軽くなる。
次に、豆電球を手回し発電機に接続して、一定の速さでハンドルを回し、豆電球を光らせてみる。
次の文章中の空欄( )に入れるものとして最も適当なものを、選択肢のうちから一つ選べ。

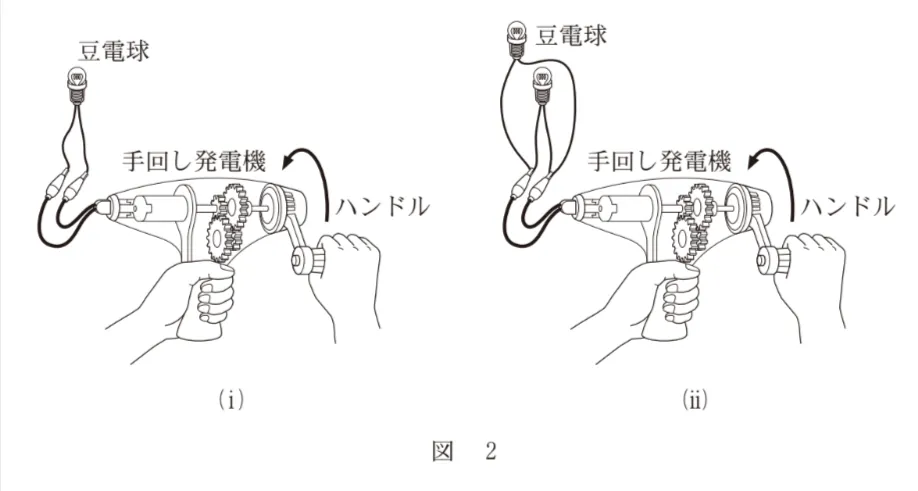

図2のように、同じ手回し発電機に、(ⅰ)豆電球1個をつないだ場合と、(ⅱ)豆電球2個を並列につないだ場合とを比べる。
(ⅰ)、(ⅱ)ともに同じ速さでハンドルを回すと、( )の方がハンドルの手ごたえが重かった。ただし、豆電球はすべて同じものである。
手回し発電機では、ハンドルを回転させることによって直流電圧を発生させることができる。発生する直流電圧はハンドルの回転数だけで決まり、同じ速さでハンドルを回すと、接続するものによらず電圧は同じになるものとする。
手回し発電機にコンデンサーと抵抗器を直列に接続して、一定の回転数を保ちながらハンドルを回し、コンデンサーを充電していると、ハンドルの手ごたえは徐々に軽くなる。
次に、豆電球を手回し発電機に接続して、一定の速さでハンドルを回し、豆電球を光らせてみる。
次の文章中の空欄( )に入れるものとして最も適当なものを、選択肢のうちから一つ選べ。
図2のように、同じ手回し発電機に、(ⅰ)豆電球1個をつないだ場合と、(ⅱ)豆電球2個を並列につないだ場合とを比べる。
(ⅰ)、(ⅱ)ともに同じ速さでハンドルを回すと、( )の方がハンドルの手ごたえが重かった。ただし、豆電球はすべて同じものである。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。
問題
反映中…
共通テスト(理科)試験 令和6年度(2024年度)追・再試験 問88(物理(第4問) 問3) (訂正依頼・報告はこちら) (新しいタブで開く)
手回し発電機の原理に関する次の文章を読み、後の問いに答えよ。
手回し発電機では、ハンドルを回転させることによって直流電圧を発生させることができる。発生する直流電圧はハンドルの回転数だけで決まり、同じ速さでハンドルを回すと、接続するものによらず電圧は同じになるものとする。
手回し発電機にコンデンサーと抵抗器を直列に接続して、一定の回転数を保ちながらハンドルを回し、コンデンサーを充電していると、ハンドルの手ごたえは徐々に軽くなる。
次に、豆電球を手回し発電機に接続して、一定の速さでハンドルを回し、豆電球を光らせてみる。
次の文章中の空欄( )に入れるものとして最も適当なものを、選択肢のうちから一つ選べ。
図2のように、同じ手回し発電機に、(ⅰ)豆電球1個をつないだ場合と、(ⅱ)豆電球2個を並列につないだ場合とを比べる。
(ⅰ)、(ⅱ)ともに同じ速さでハンドルを回すと、( )の方がハンドルの手ごたえが重かった。ただし、豆電球はすべて同じものである。
手回し発電機では、ハンドルを回転させることによって直流電圧を発生させることができる。発生する直流電圧はハンドルの回転数だけで決まり、同じ速さでハンドルを回すと、接続するものによらず電圧は同じになるものとする。
手回し発電機にコンデンサーと抵抗器を直列に接続して、一定の回転数を保ちながらハンドルを回し、コンデンサーを充電していると、ハンドルの手ごたえは徐々に軽くなる。
次に、豆電球を手回し発電機に接続して、一定の速さでハンドルを回し、豆電球を光らせてみる。
次の文章中の空欄( )に入れるものとして最も適当なものを、選択肢のうちから一つ選べ。
図2のように、同じ手回し発電機に、(ⅰ)豆電球1個をつないだ場合と、(ⅱ)豆電球2個を並列につないだ場合とを比べる。
(ⅰ)、(ⅱ)ともに同じ速さでハンドルを回すと、( )の方がハンドルの手ごたえが重かった。ただし、豆電球はすべて同じものである。
横にスクロールして続きを読む(本文にフォーカスして左右キー)。
- 回路の抵抗値が小さい(ⅰ)
- 回路の抵抗値が小さい(ⅱ)
- 回路の抵抗値が大きい(ⅰ)
- 回路の抵抗値が大きい(ⅱ)
正解!素晴らしいです
残念...
画像拡大
この過去問の解説 (2件)
01
豆電球2個を並列につなぐと、回路全体の抵抗値は豆電球1個の場合より小さくなります。
同じ電圧であれば、オームの法則より電流が大きくなります。
電流が大きいほど発電機を回すときに必要な力も大きくなるため、ハンドルの手ごたえは重くなります。
この選択肢が答えになります。
並列接続では回路全体の抵抗値が小さくなり、電流が大きくなるため、発電機のハンドルは重くなります。
参考になった数0
この解説の修正を提案する (新しいタブで開く)
02
解答 回路の抵抗値が小さい(ⅱ)
解説
まず、抵抗は並列に接続すると値が小さくなるので、
(i)より(ii)の方が抵抗が小さいです。
消費電力について、
P=V02/R
より、電圧V0を固定して考えたときは
抵抗が小さいほど消費電力は大きいです。
抵抗が小さい方が大きな仕事が必要であり、
ひいてはハンドルが重くなります。
あるいは、
手回し発電機は何にも接続していないとき(抵抗無限大のとき)
に非常に軽くまわせて、逆に短絡させたとき
(抵抗0のとき)にハンドルの手応えが非常に重くなることが
知られていることから考えて、抵抗が小さい方が重いと判断してもよいでしょう。
よって答えは 回路の抵抗値が小さい(ⅱ) となります。
この選択肢が正解となります。
「抵抗が大きいほど手の感じる抵抗も大きいのでは」と考えると間違いです。
エネルギーの観点から考察できるようになりましょう。
参考になった数0
この解説の修正を提案する (新しいタブで開く)
