共通テスト（理科） 過去問
令和7年度（2025年度）追・再試験
問92 (化学（第1問） 問3)

次の問いに答えよ。

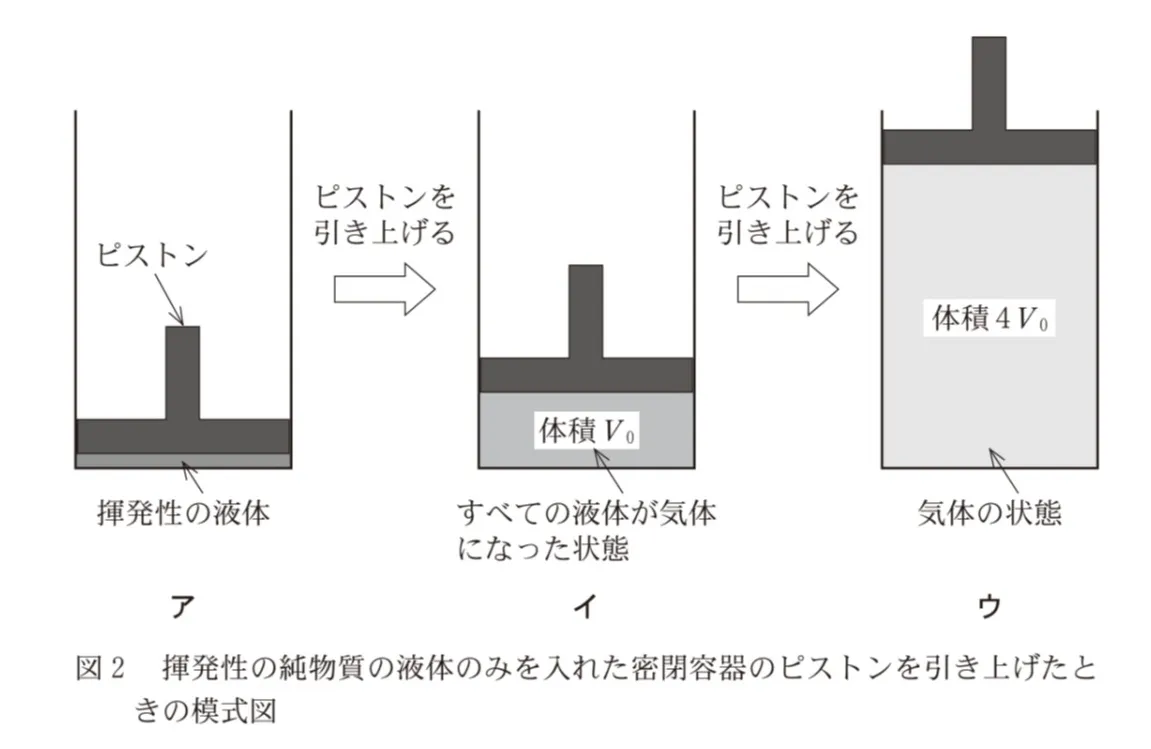

図2のアに示すように、ピストンの付いた密閉容器に、温度Tにおける飽和蒸気圧がP₀の揮発性の純物質の液体のみを空気を含まないように入れ、容器内の温度をTに保ったまま、以下の一連の操作を行う。
密閉容器のピストンをゆっくりと引き上げると、密閉容器内の液体が蒸発し、液体と気体が共存する。ピストンを引き上げ続けると、図2のイに示すように、気体の体積がV₀になったときに、すべての液体が気体になる。さらに、図2のウに示すように、気体の体積が4V₀になるまでピストンを引き上げる。
この一連の操作で予想される、気体の体積と圧力の関係を表すグラフとして最も適当なものを、後の選択肢のうちから一つ選べ。
