大学入学共通テスト（理科） 過去問
令和5年度（2023年度）追・再試験
問72 (物理（第2問） 問5)

AさんとBさんがスマートフォン（スマホ）の無線充電器の仕組みについて話をしている。

次の会話文の内容が正しくなるように、空欄（　B　）に入れる語句または図として最も適当なものを、選択肢のうちから一つ選べ。

Aさん：複数個のダイオードを使った図6のような回路もあるみたいだね。複雑だけど、電流はどのように流れているの？
Bさん：例えば、コイル2に誘導起電力が生じ、点bからダイオードに向かって電流が流れる場合を考えよう。このとき、電流は点bから（　A　）を順に通って点bに戻ってくるんだ。点aの電位が高い場合についても、同じように考えればいいんだ。
Aさん：それでは、抵抗で消費される電力はどうなっているんだろう？

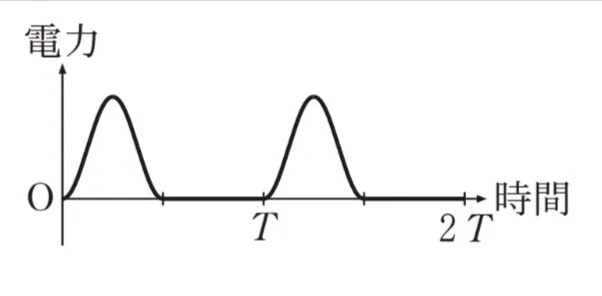

Bさん：点ab間の電圧波形が図5となるとき、抵抗で消費される電力の時間変化は（　B　）のようになるよ。
Aさん：ダイオードにはこんな使い方があるんだね。抵抗の代わりにバッテリーを回路につなげば、送った電力でスマホを充電できそうだね。
