大学入学共通テスト（理科） 過去問
令和6年度（2024年度）追・再試験
問29 (化学基礎（第1問） 問12)

単体の硫黄Sは、式（1）と（2）の反応で生成させることができる。
まず硫化水素H₂Sを酸素O₂中で燃焼させ、式（1）に従って二酸化硫黄SO₂を生成させる。
次にH₂Sと式（1）で生成したSO₂を、式（2）に従って反応させる。

2H₂S＋3O₂　→　2SO₂＋2H₂O・・・（1）
2H₂S＋SO₂　→　3S＋2H₂O・・・（2）

ここで、H₂Sの全物質量を3.0molとする。このうち（xmol）のH₂Sを式（1）の反応に従ってすべてSO₂に変化させる。次に、このSO₂と残りの（3.0－x）（mol）のH₂Sを用いて式（2）の反応を行う。

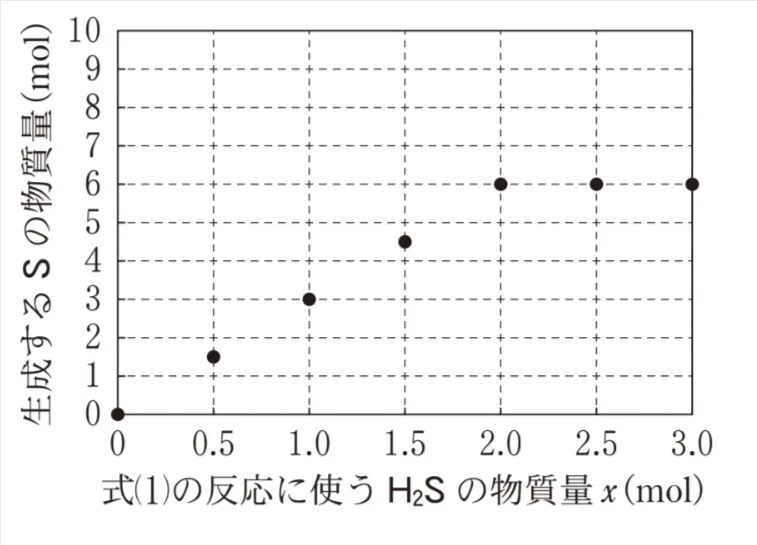

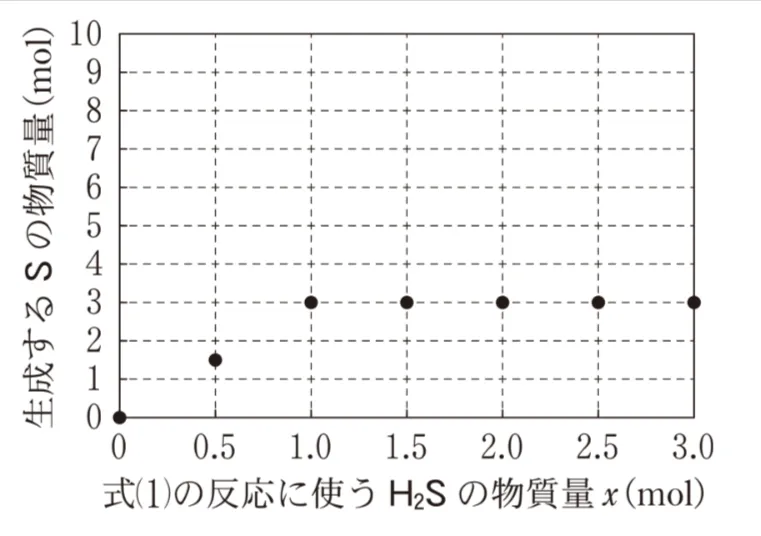

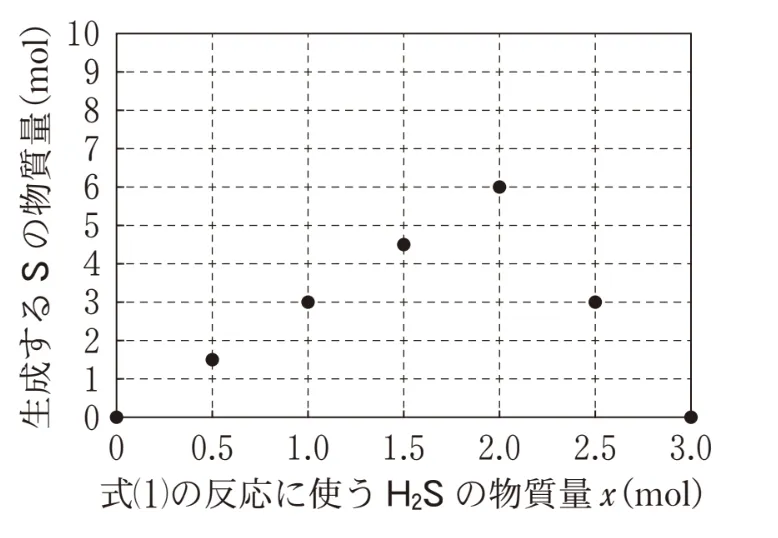

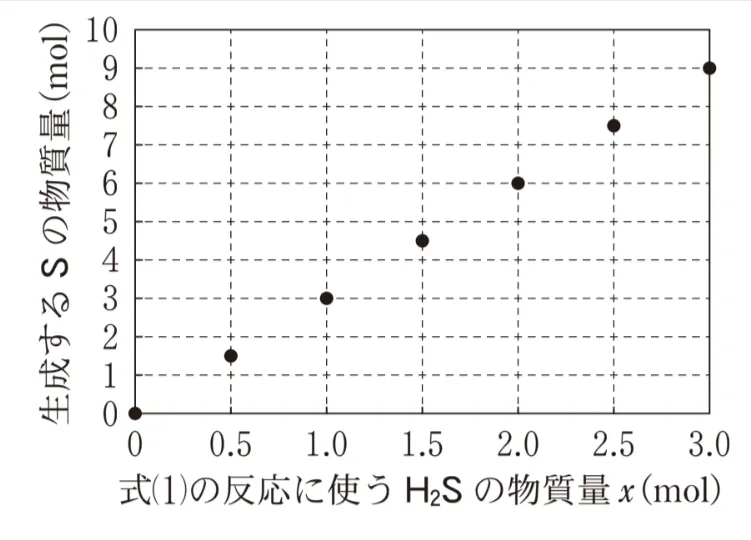

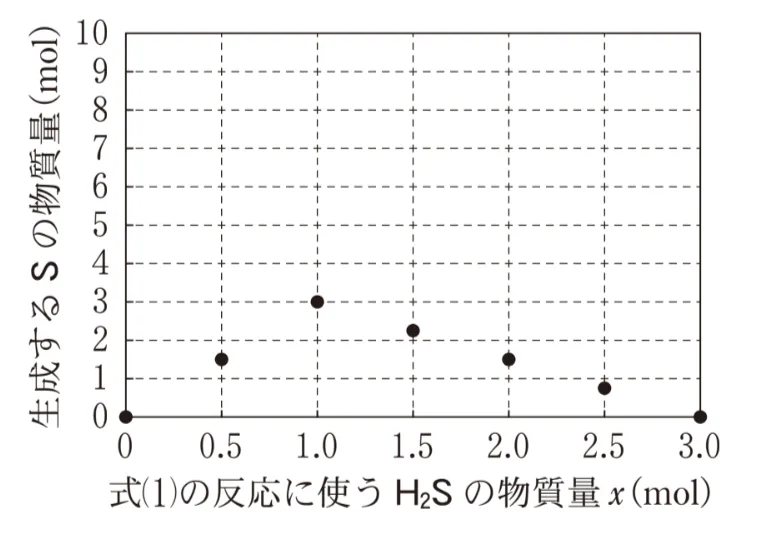

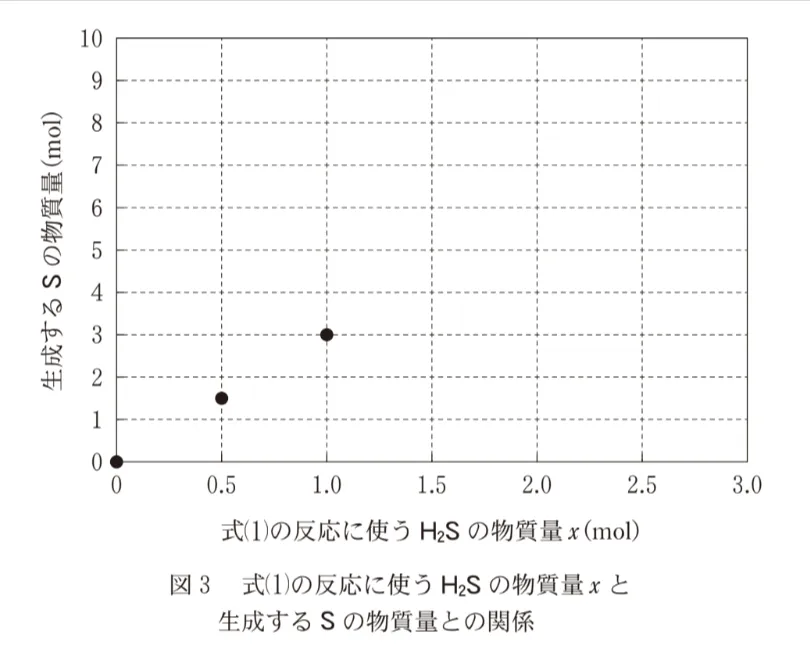

xを0から1.0molまで変化させると生成するSの物質量は、図3に示すようになる。xを0から3.0molまで変化させたときに生成するSの物質量を表すグラフとして最も適当なものを、後の選択肢のうちから一つ選べ。ただし、式（1）および（2）以外の反応は起こらないものとする。
