大学入学共通テスト（理科） 過去問
令和7年度（2025年度）本試験
問8 (物理基礎（第2問） 問4)

「滑車と二つのおもりを用いて重力加速度の大きさgを測定する」という探究課題について、次の文章を読み、後の問いに答えよ。ただし、滑車はなめらかに回り、糸と滑車の質量および空気抵抗の影響を無視する。また、糸は伸び縮みせず、たるまないものとする。

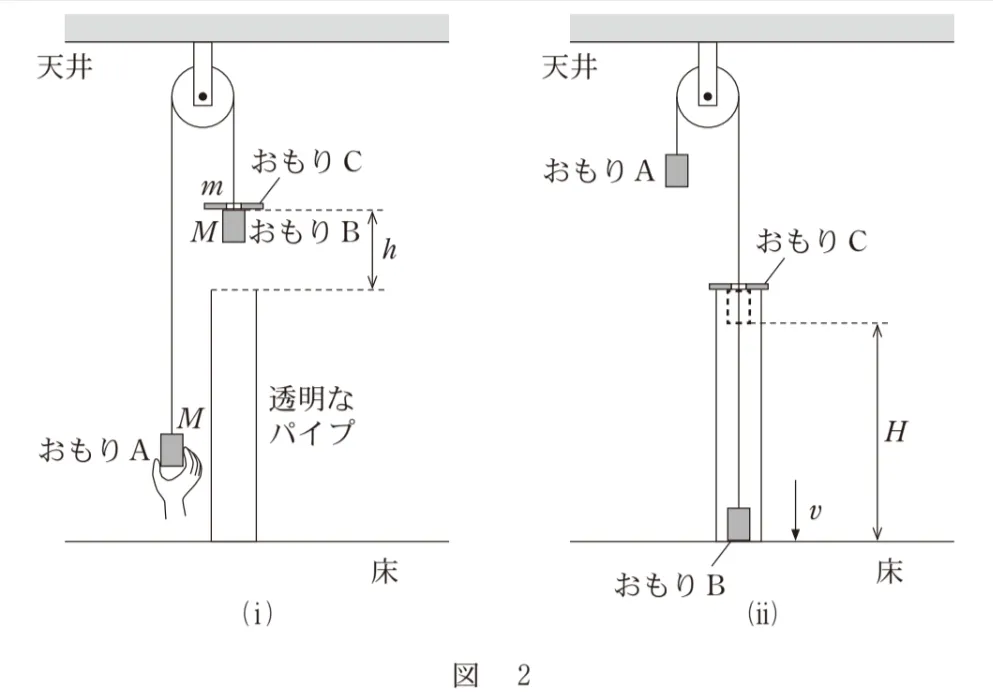

加速度の大きさaを、おもりの速さvから求めるために、図2のような装置を作成した。図2（ⅰ）のように、天井に固定された滑車にかけた糸の両端に、同じ質量MのおもりAとBがついている。Aを手で静止させ、Bの上に小さな質量mのおもりCをのせる。また、Bの下には、透明なパイプがある。Cの底面からパイプの上端までの距離をhとする。Aから静かに手をはなすと、BとCは一緒に落下を始めた。
その後、図2（ⅱ）のように、Cはパイプ上端に接して止まり、Bだけがパイプ内部を等速度で距離Hだけ落下し床に達した。

距離hの値を4通りに変えて、測定した時間Tから速さvを求めた。横軸にh、縦軸にv²をとったグラフとして最も適当なものを、次の選択肢のうちから一つ選べ。
