共通テスト（理科） 過去問
令和7年度（2025年度）本試験

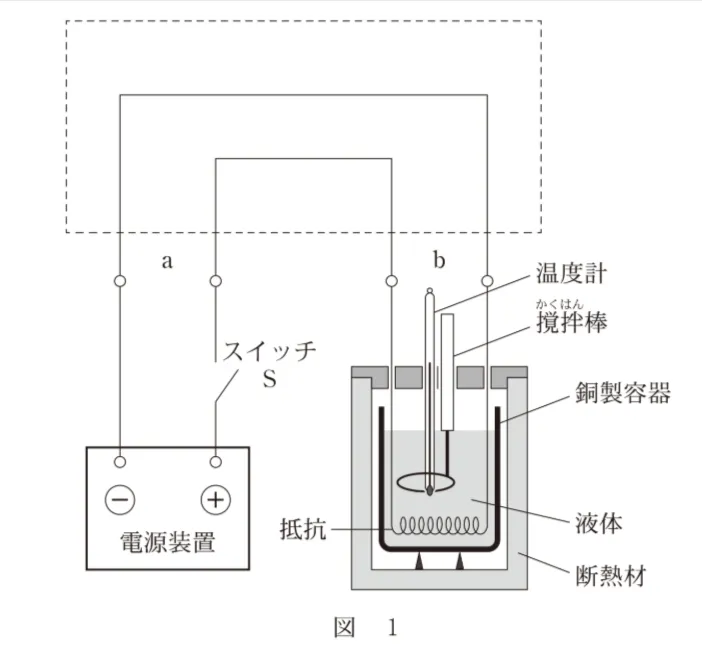

問12 (物理基礎（第3問） 問3)

正答は「抵抗と電流計が直列、抵抗と電圧計が並行につながれている図」です。

抵抗に流れる電流と電圧をはかるときには、電流計は抵抗と直列に、電圧計は抵抗と並列につなぐルールです。

もし抵抗と並列に電流計を繋いでしまうと、抵抗に流れる電流と電流計に流れる電流とに分かれてしまいます。
そのため、電流計で検出されるのは電流計に流れる電流の値であり、抵抗を流れる電流を測定することができなくなります。

また、もし電圧計を直列に繋いでしまうと、電圧計も抵抗のひとつだと認識されてしまいます。
そのため、抵抗にかかる電圧を測ることはできなくなります。

電流計は直列に電圧計は並列につなぐ配置が答えとなります。

電流計は測りたい素子と直列つなぎをします。

そのため、

抵抗に流れる電流を測るために抵抗と電源装置の間に

配置します。

電圧計は測りたい素子と並列つなぎをします。

そのため、

抵抗の電圧を測るために抵抗と並列つなぎに配置します。

まとめると、

電流計は直列に電圧計は並列につなぐ配置が答えとなります。

解答　以下の図を参照

解説

電圧計と電流計の接続の仕方の問題です。

抵抗にかかる電圧を測定するには、電圧計を抵抗と並列に接続します

（直列だと繋いでいないときと電圧が変わってしまいます）。

よってbに並列に電圧計が接続されている選択肢を選ばなくてはならず、

そのような選択肢は１つしかありません。

また、電流計は、直列に接続します

（並列だと繋いでいないときと電流の値が変わってしまいます）。

電圧計が正しく接続されている選択肢の電流計は確かにそうなっています。

よって答えは　抵抗に対して電圧計は並列・電流計は直列　となっている図となります。
