共通テスト（理科） 過去問
令和4年度（2022年度）本試験
問40 (生物基礎（第2問） 問2（1）)

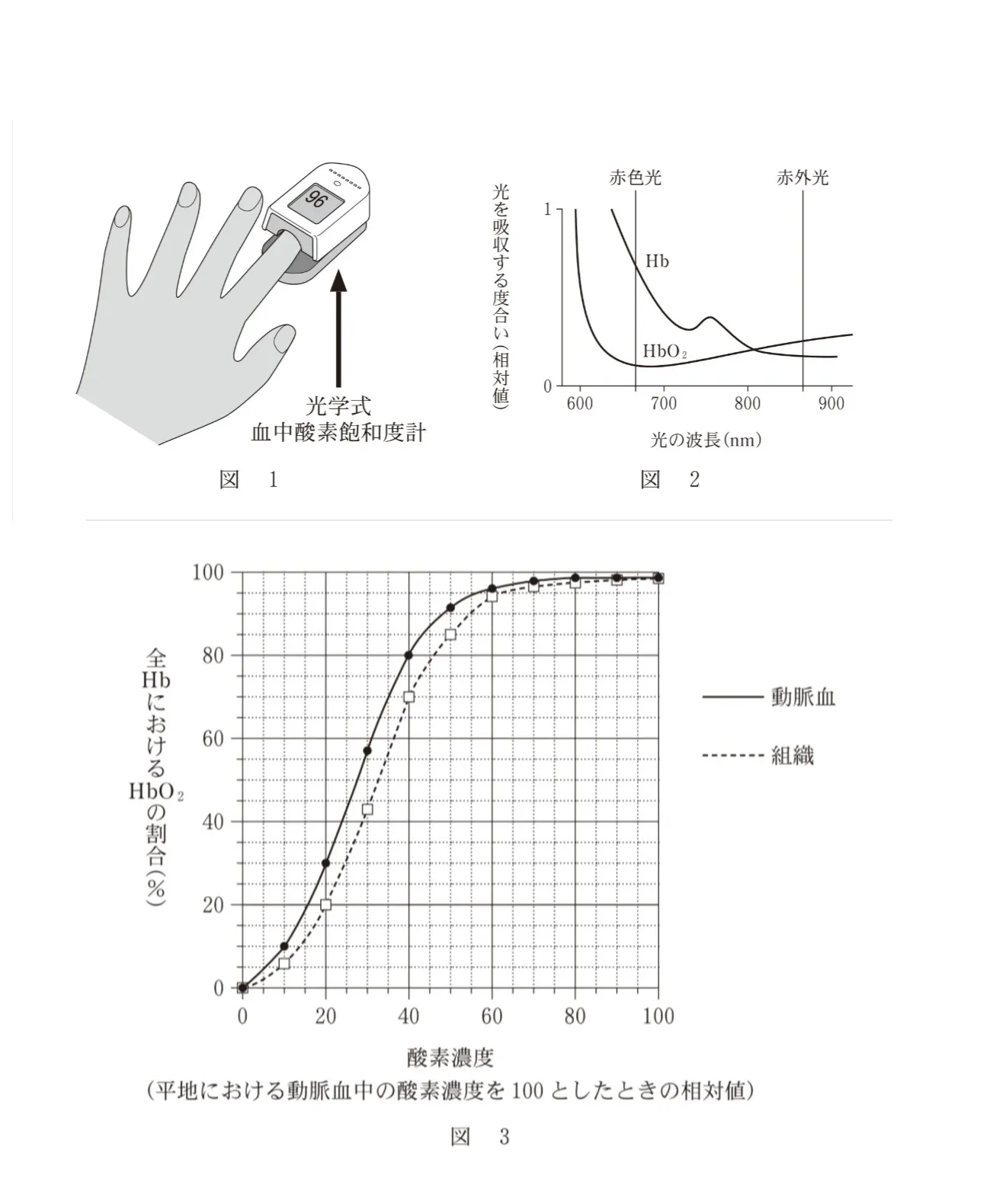

図3から、動脈血中の酸素濃度を読み取る問題です。
問題文には解答とは関係ない数値が出てくることもあるので、注意しましょう。

【山頂付近におけるHbO₂の割合】
図3から、動脈血中の酸素濃度を読み取るには、全HbにおけるHbO₂の割合が必要です。この値は、光学式血中酸素飽和度計(パルスオキシメーター)で計測できます。よって、問題文から80％と分かります。

【動脈血中の酸素濃度】
図3の「動脈血」のグラフ(実線)を読みましょう。全HbにおけるHbO₂の割合が80％の時、酸素濃度は40であることが分かります。
よって、答えは40です。

※問題文中の「山頂付近における組織の酸素濃度」は今回使用しない情報です。血中より組織の酸素濃度が低くなることで、ヘモグロビンによる酸素運搬が行われます。

図３より、縦軸「全HbにおけるHbO₂の割合」が80％の時、横軸「動脈中の酸素濃度」の数値は「40」と読み取れます。

図3の値を読み取ります。

全HbにおけるHbO₂の割合が80%のとき、動脈血中の酸素濃度は40です。
