大学入学共通テスト（理科） 過去問
令和4年度（2022年度）本試験
問66 (物理（第1問） 問2（1）)

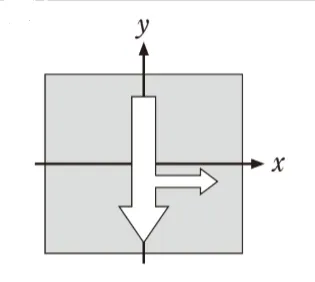

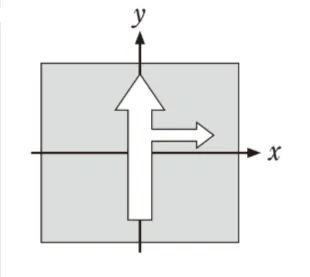

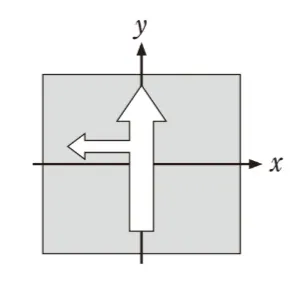

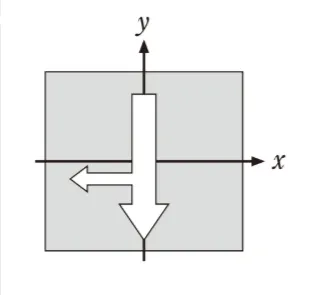

次の文章中の空欄（　ア　）に入れる選択肢として最も適当なものを選択肢のうちから一つ選べ。

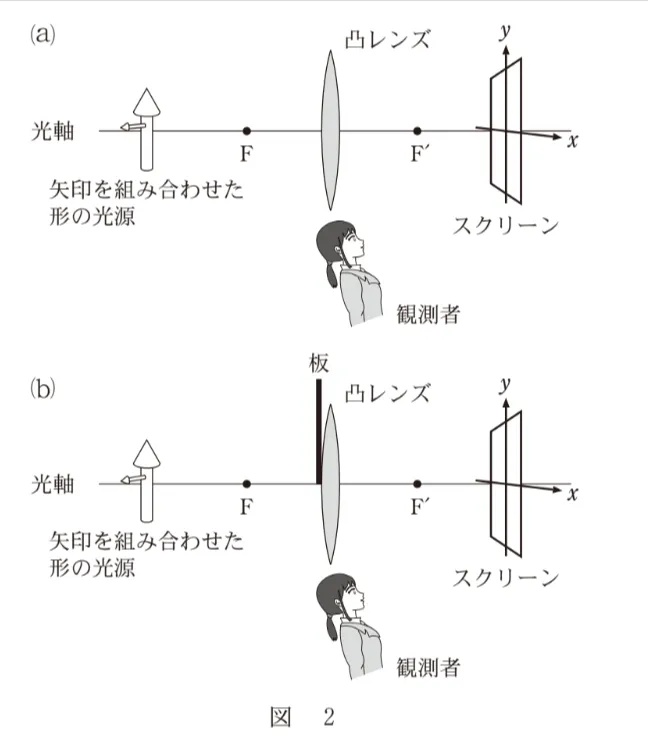

図2（a）のように、垂直に矢印を組み合わせた形の光源とスクリーンを、凸レンズの光軸上に配置したところ、スクリーン上に光源の実像ができた。スクリーンは光軸と垂直であり、F、F′はレンズの焦点である。スクリーンと光軸の交点を座標の原点にして、スクリーンの水平方向にx軸をとり、レンズ側から見て右向きを正とし、鉛直方向にy軸をとり上向きを正とする。光源の太い矢印はy軸方向正の向き、細い矢印はx軸方向正の向きを向いている。このとき、観測者がレンズ側から見ると、スクリーン上の像は（　ア　）である。
次に図2（b）のように、光を通さない板でレンズの中心より上半分を通る光を完全に遮（さえぎ）った。スクリーン上の像を観測すると、（　イ　）。
