大学入学共通テスト（理科） 過去問
令和5年度（2023年度）本試験
問16 (物理基礎（第3問） 問4)
問題文
発電および送電についての後の問いに答えよ。

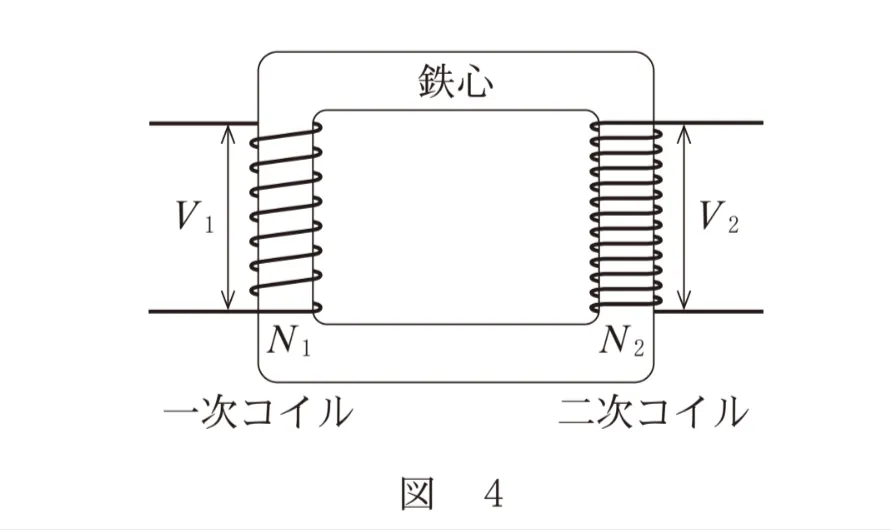

発電所で発電された交流の電圧は、変圧器によって異なる電圧に変換される。その電力は送電線によって遠方に送電される。図4は変圧器の基本構造の模式図である。
次の文章中の空欄（ ア ）・（ イ ）に入れる語句と式の組合せとして最も適当なものを、後の選択肢のうちから一つ選べ。
変圧器の一次コイルに交流電流を流すと、鉄心の中に変動する磁場（磁界）が発生し、（ ア ）によって二次コイルに変動する電圧が発生する。
理想的な変圧器では、変圧器への入力電圧がV1であるとき、変圧器からの出力電圧V2は、一次コイルの巻き数をN1、二次コイルの巻き数をN2とすると、V2＝（ イ ）で表される。
発電所で発電された交流の電圧は、変圧器によって異なる電圧に変換される。その電力は送電線によって遠方に送電される。図4は変圧器の基本構造の模式図である。
次の文章中の空欄（ ア ）・（ イ ）に入れる語句と式の組合せとして最も適当なものを、後の選択肢のうちから一つ選べ。
変圧器の一次コイルに交流電流を流すと、鉄心の中に変動する磁場（磁界）が発生し、（ ア ）によって二次コイルに変動する電圧が発生する。
理想的な変圧器では、変圧器への入力電圧がV1であるとき、変圧器からの出力電圧V2は、一次コイルの巻き数をN1、二次コイルの巻き数をN2とすると、V2＝（ イ ）で表される。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
大学入学共通テスト（理科）試験 令和5年度（2023年度）本試験 問16（物理基礎（第3問） 問4） （訂正依頼・報告はこちら）
発電および送電についての後の問いに答えよ。
発電所で発電された交流の電圧は、変圧器によって異なる電圧に変換される。その電力は送電線によって遠方に送電される。図4は変圧器の基本構造の模式図である。
次の文章中の空欄（ ア ）・（ イ ）に入れる語句と式の組合せとして最も適当なものを、後の選択肢のうちから一つ選べ。
変圧器の一次コイルに交流電流を流すと、鉄心の中に変動する磁場（磁界）が発生し、（ ア ）によって二次コイルに変動する電圧が発生する。
理想的な変圧器では、変圧器への入力電圧がV1であるとき、変圧器からの出力電圧V2は、一次コイルの巻き数をN1、二次コイルの巻き数をN2とすると、V2＝（ イ ）で表される。
発電所で発電された交流の電圧は、変圧器によって異なる電圧に変換される。その電力は送電線によって遠方に送電される。図4は変圧器の基本構造の模式図である。
次の文章中の空欄（ ア ）・（ イ ）に入れる語句と式の組合せとして最も適当なものを、後の選択肢のうちから一つ選べ。
変圧器の一次コイルに交流電流を流すと、鉄心の中に変動する磁場（磁界）が発生し、（ ア ）によって二次コイルに変動する電圧が発生する。
理想的な変圧器では、変圧器への入力電圧がV1であるとき、変圧器からの出力電圧V2は、一次コイルの巻き数をN1、二次コイルの巻き数をN2とすると、V2＝（ イ ）で表される。
- ア：右ねじの法則 イ：｛√（N2／N1）｝V1
- ア：右ねじの法則 イ：（N2／N1）V1
- ア：右ねじの法則 イ：｛√（N1／N2）｝V1
- ア：右ねじの法則 イ：（N1／N2）V1
- ア：電磁誘導 イ：｛√（N2／N1）｝V1
- ア：電磁誘導 イ：（N2／N1）V1
- ア：電磁誘導 イ：｛√（N1／N2）｝V1
- ア：電磁誘導 イ：（N1／N2）V1
