共通テスト（理科） 過去問
令和6年度（2024年度）本試験
問81 (物理（第4問） 問1)

正電荷による電位はプラス、負電荷による電位はマイナスになります。

2つの電荷からちょうど等距離にある場所では、プラスとマイナスの電位が完全に打ち消し合って、電位は常に0になります。

そのため2つの電荷のちょうど中間には、まっすぐな縦の等電位線が引かれます。

点電荷が作る電位は電荷からの距離に反比例するので、電荷のすぐ近くで急激に変化し、電荷から遠いと電位は緩やかに変化します。

上記より電荷付近では電位が急激に変化し、中央に等電位線が引かれているものを探します。

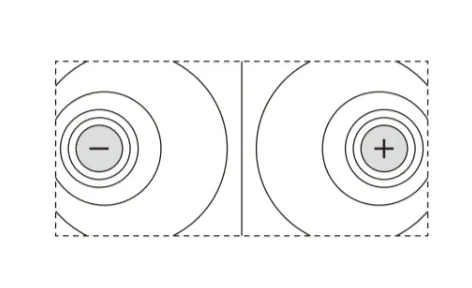

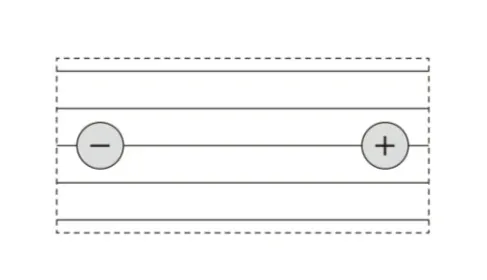

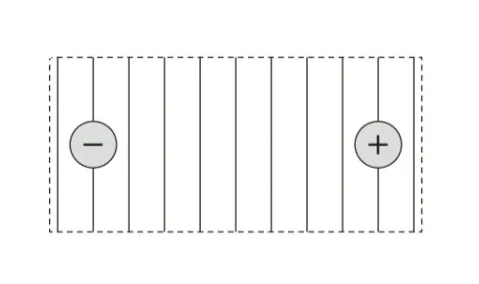

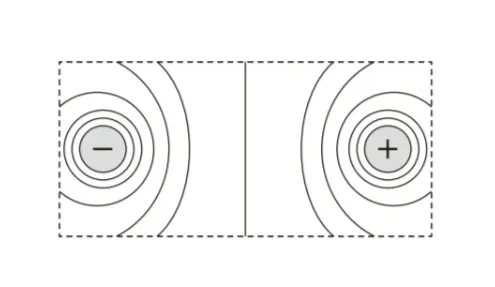

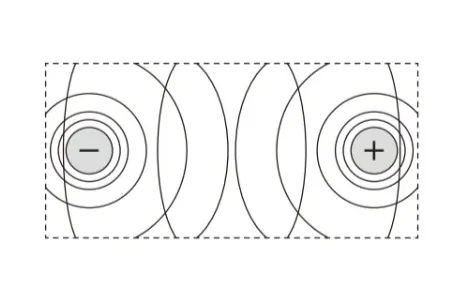

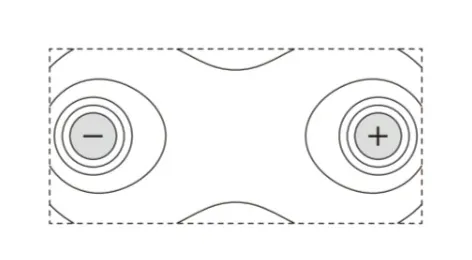

電荷を含む平面上の等電位線の模式図を選ぶ問題です。

・電荷に近いあたりはほぼ同心円状になる

・電荷に近いほど線が密である

・２つの電荷の垂直二等分線は等電位線になる

といった特徴を持つ図が正解になります。
