大学入学共通テスト（理科） 過去問
令和6年度（2024年度）本試験
問83 (物理（第4問） 問3)

次の文章を読み、後の問いに答えよ。

真空中の、大きさが同じで符号が逆の二つの点電荷が作る電位の様子を調べよう。

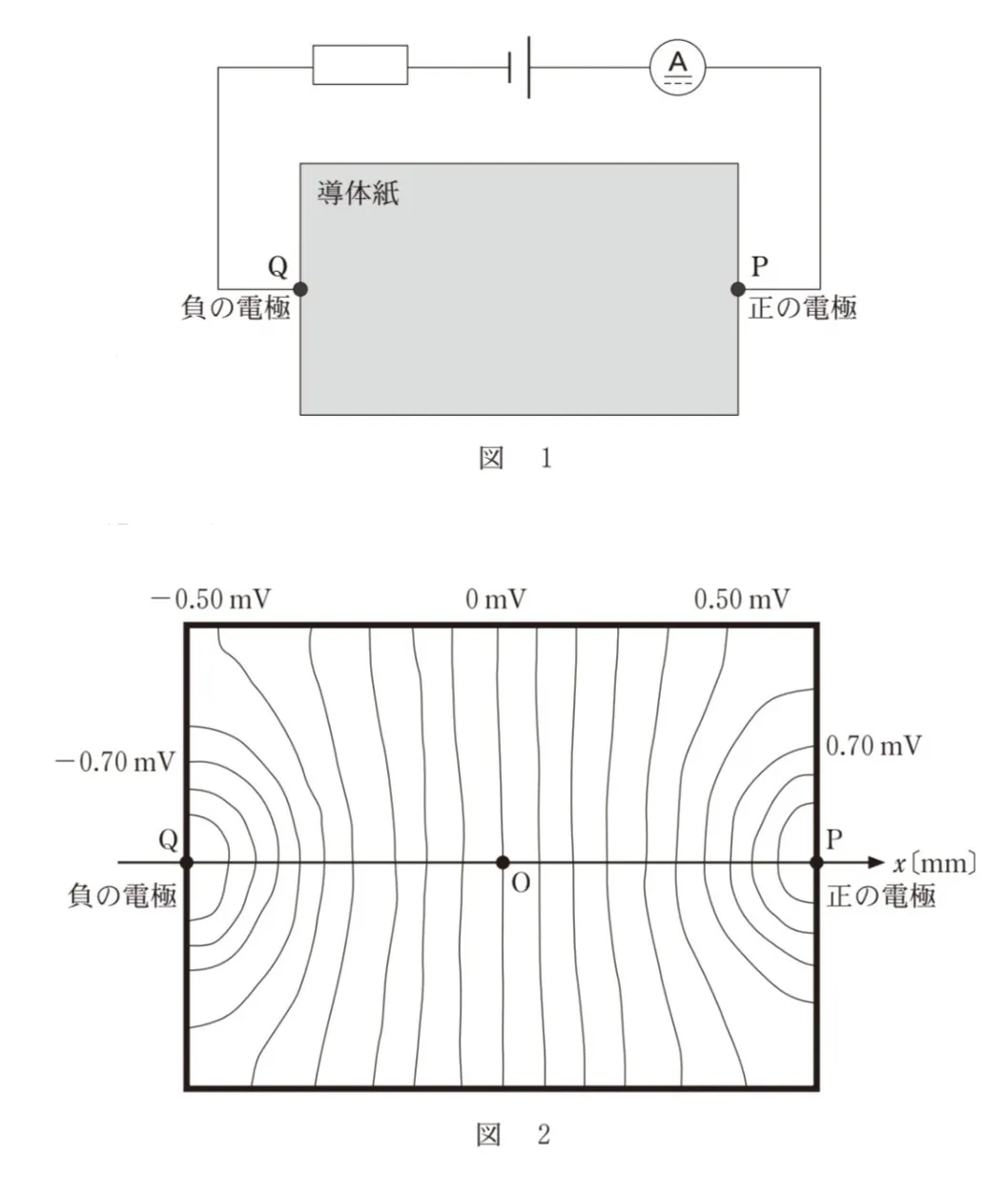

続いて、図1のように、長方形の一様な導体紙（導電紙）に電流を流し、導体紙上の電位を測定すると、図2のような等電位線が描けた。ただし、点P、Qを通る直線上に、負の電極（点Q）から正の電極（点P）の向きにx軸をとり、電極間の中央の位置を原点O（x＝0）にとる。また、原点での電位を0mVにとる。図2の太枠は導体紙の辺を示す。

次の文章中の空欄（　ア　）～（　ウ　）に入れる語の組合せとして最も適当なものを、後の選択肢のうちから一つ選べ。

図2において、導体紙の辺の近くで、等電位線は辺に対して垂直になっている。このことから、辺の近くの電場はその辺に（　ア　）であることがわかる。
電流と電場の向きは（　イ　）なので、辺の近くの電流はその辺に（　ウ　）に流れていることがわかる。
