共通テスト（理科） 過去問
令和7年度（2025年度）本試験
問81 (物理（第3問） 問5)

図3のように、平面に広がった薄い媒質があり、この媒質は平面に垂直な変位を生じる横波を伝えることができる振動装置に接続された振動子1と2によって、媒質上の点Aおよび点Bを振動数fで振動させ、点A（波源A）と点B（波源B）から広がる横波を発生させる。ここで、媒質上の点Pの振動を考える。媒質は十分に広く、ふちの影響はないものとする。

次に、振動子2のみを振動させる。このとき、波源Bは、時刻tにおける変位が
y_B＝a₀sin（2πft）
で表される単振動をする。
点Pにおける変位y_PBは、波源Bから出た波が点Pに到達するまでにかかる時間をt_PB，振幅をa_PBとして、
y_PB＝a_PBsin｛2π（ft－t_PB）｝
と表される。
振動子1と振動子2を同位相で振動させた場合の点Pにおける媒質の変位をy_Pとすると、y_Pは波源A，Bから出た波の変位y_PA，y_PBの和になる。

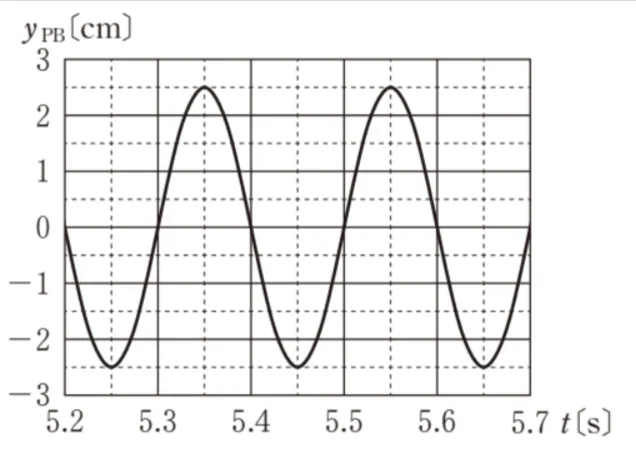

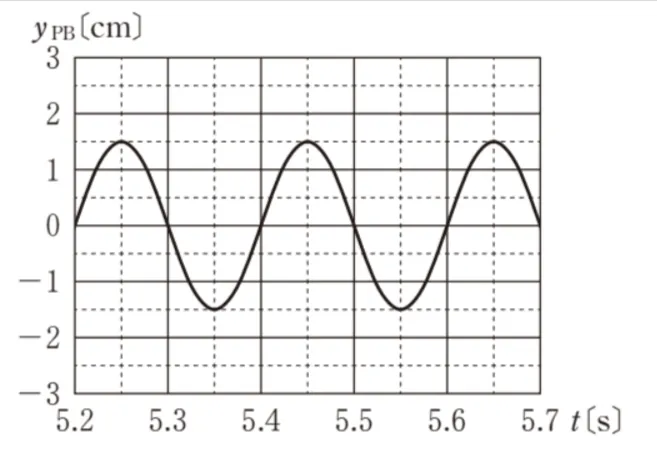

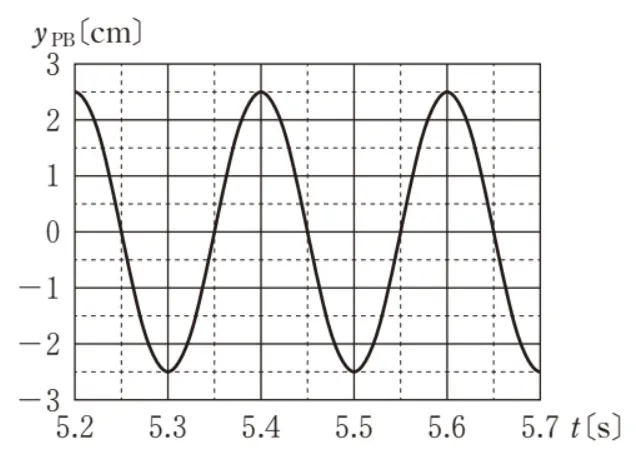

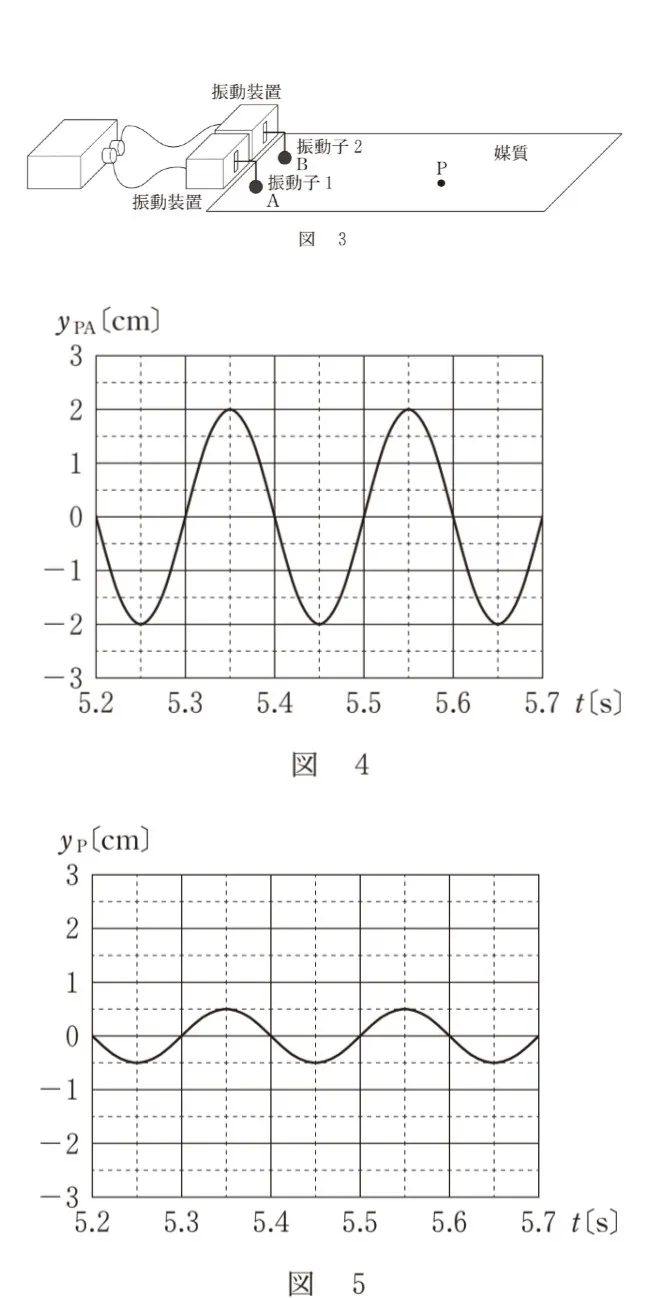

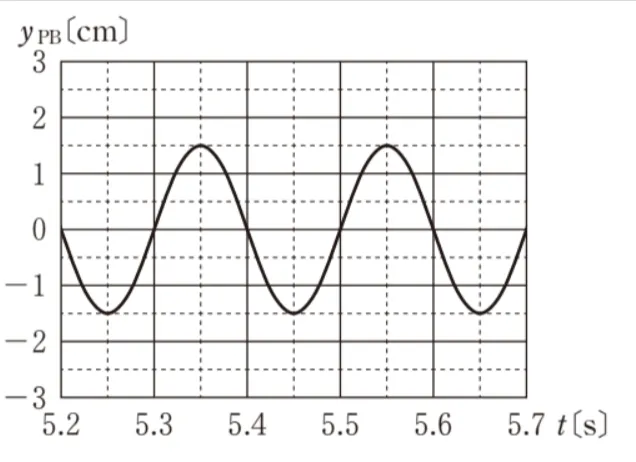

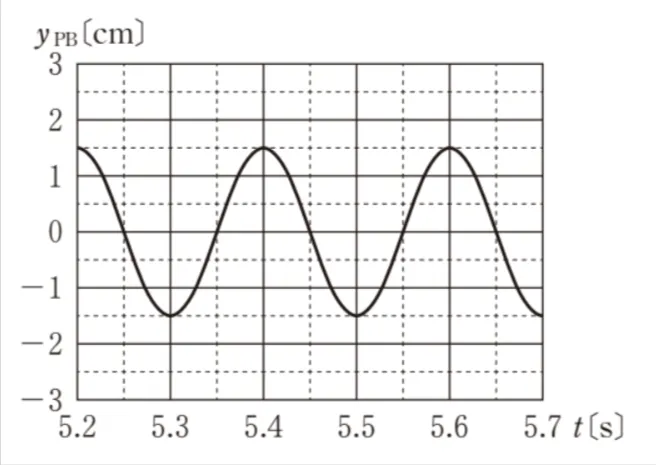

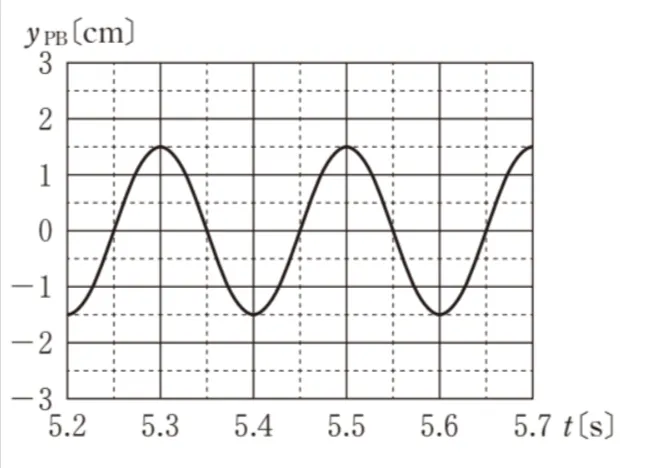

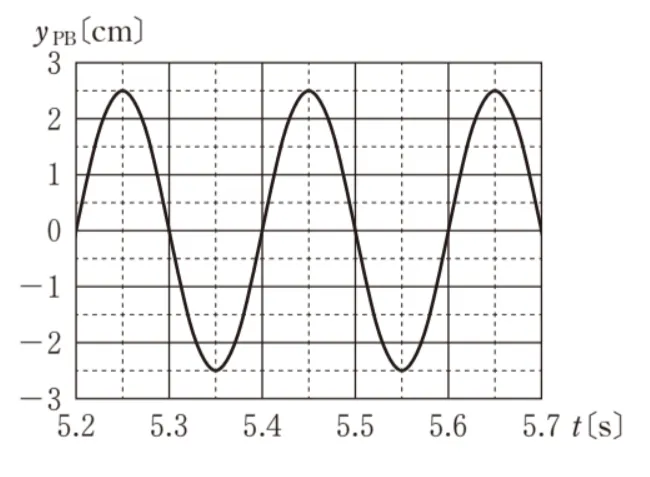

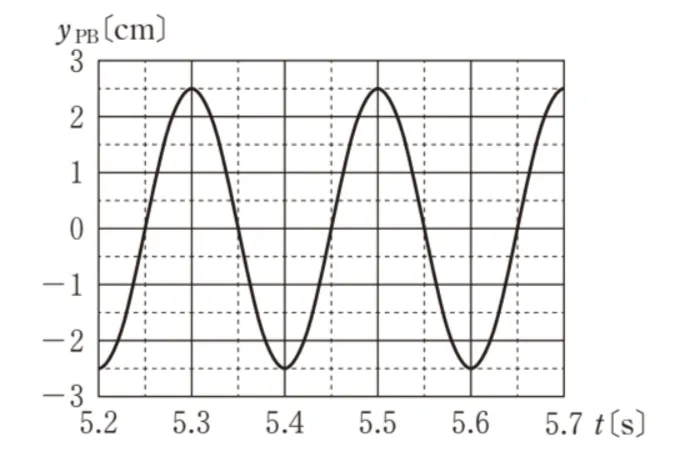

振動子1のみを振動させた場合の波源Aから出た波の点Pにおける変位y_PAは図4のとおりであった。また、振動子1と振動子2を同位相で振動させた場合の点Pにおける変位y_Pは、図5のとおりであった。このとき、振動子2のみを振動させた場合の点Pにおける変位y_PBを示すグラフとして最も適当なものを、後の選択肢のうちから一つ選べ。
