共通テスト(理科) 過去問
令和5年度(2023年度)追・再試験
問79 (物理(第4問) 問3)
問題文
授業中の外部の騒音に困ったPさんとQさんは「音を使って音を消すことはできないのかな?」と考え、先生に相談した。次の問いに答えよ。ただし、会話文の内容は正しいものとする。

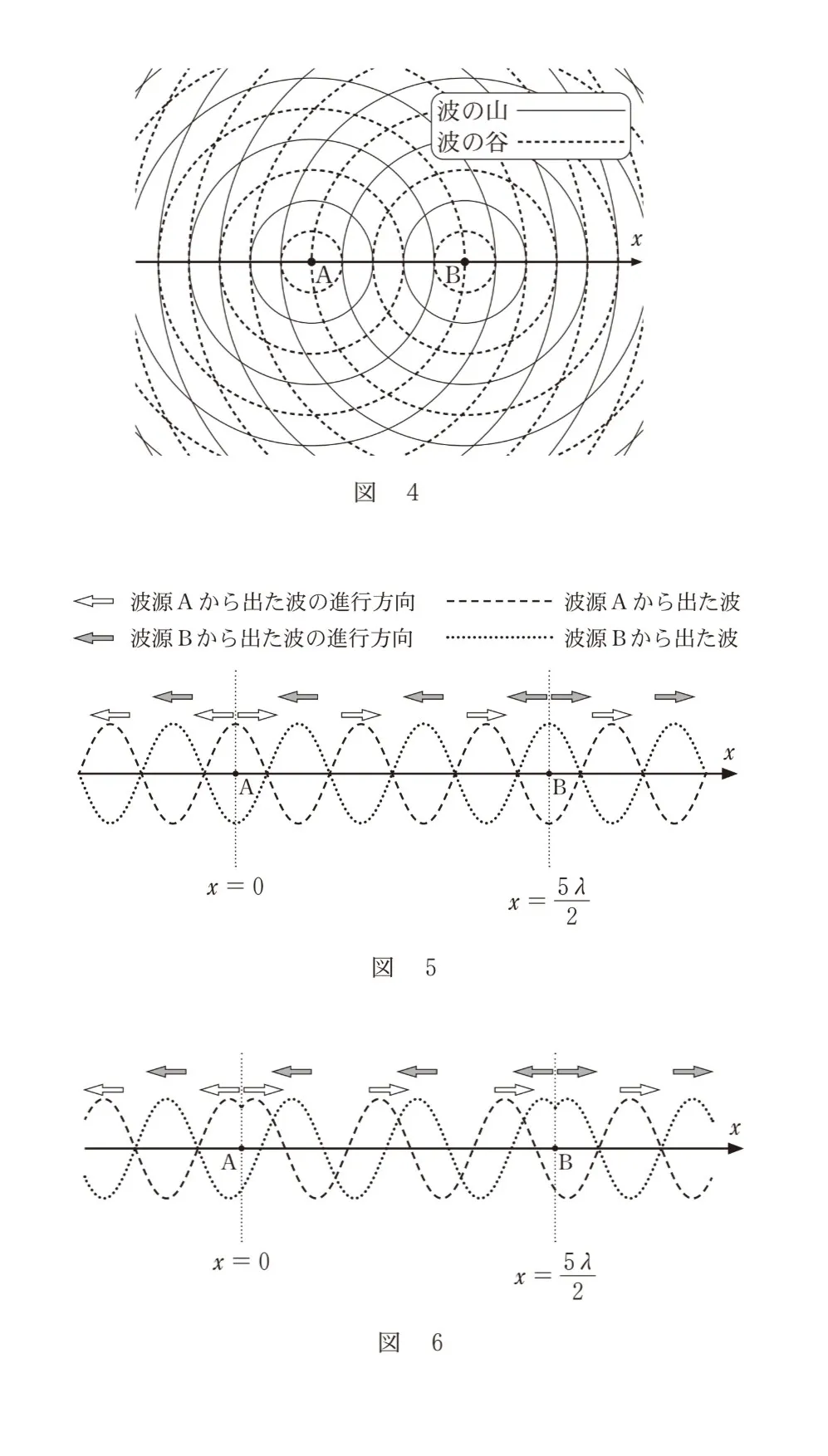

先生:広がる波の場合、重ね合わせによって波が消える条件も複雑になります。次は平面上を伝わる横波を考えましょう。平面上の波源Aと波源Bから円形の波面をもつ波が広がっていくと、二つの波が重なり合って、ある時刻では図4のようになります。ただし、変位は平面に垂直で、二つの波源は同位相で振動しているとします。
Pさん:波の波長をλとすると、この二つの波源の間の距離は5λ/2ですね。
Qさん:そうですね。図4のA、Bを通る直線上にできる波だけを、Aを原点にしてx軸の正の向きをA→Bの向きにとってグラフを描くと図5のようになりました。ただし、波源から離れることで波の振幅が小さくなることは無視しています。
Pさん:この瞬間はA、Bを通る直線上では合成波が消えているんだね。でもずっと消えたままかどうかは、じっくり考えないと。
先生:時間が経過すると変位はどう変わるでしょうか。どちらの波も、波源より左側では左向き、波源より右側では右向きに進行するので、少し時間がたった後のグラフは図6のようになることに注意して考えていきましょう。

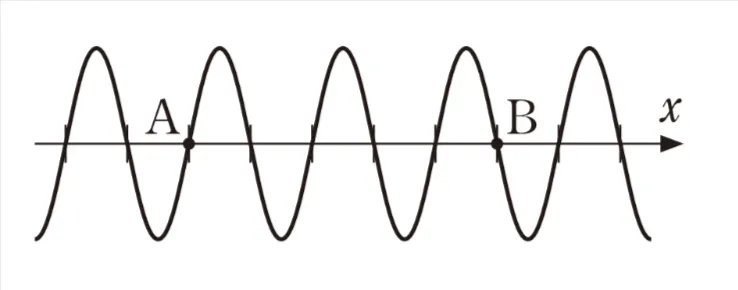

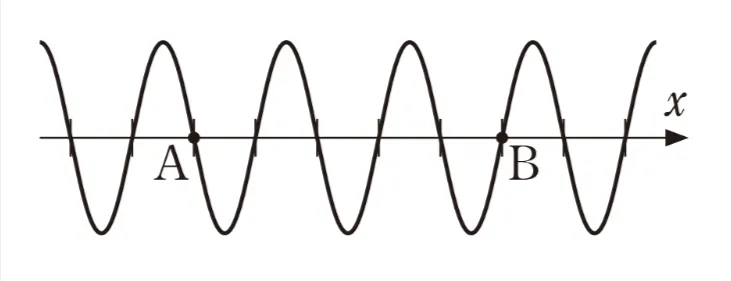

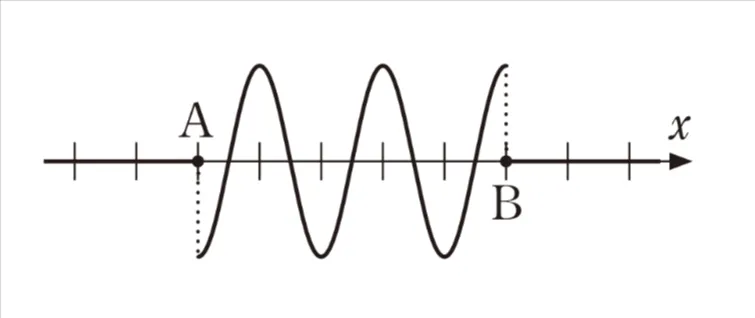

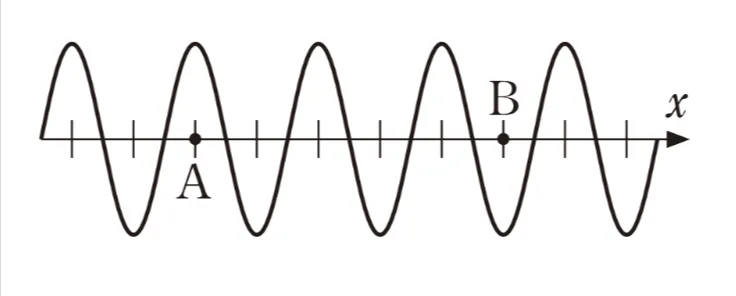

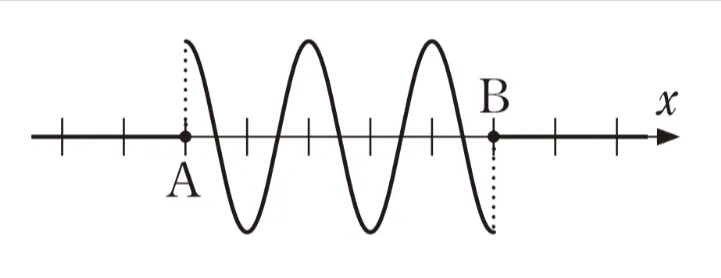

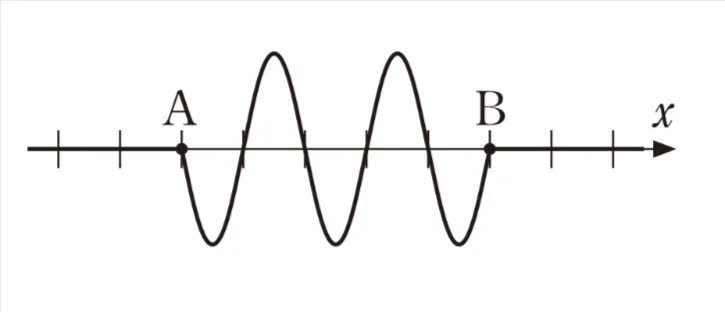

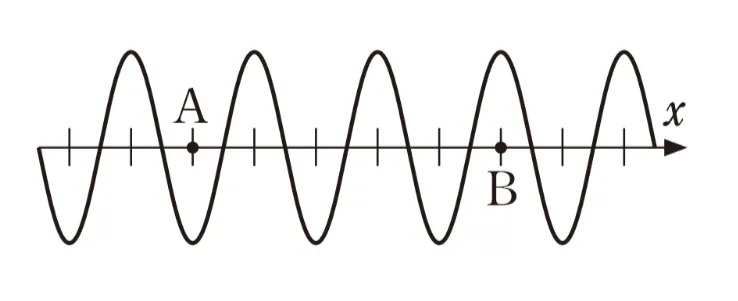

図5に示した状態より1/4周期後の合成波の図として最も適当なものを、次の選択肢のうちから一つ選べ。
先生:広がる波の場合、重ね合わせによって波が消える条件も複雑になります。次は平面上を伝わる横波を考えましょう。平面上の波源Aと波源Bから円形の波面をもつ波が広がっていくと、二つの波が重なり合って、ある時刻では図4のようになります。ただし、変位は平面に垂直で、二つの波源は同位相で振動しているとします。
Pさん:波の波長をλとすると、この二つの波源の間の距離は5λ/2ですね。
Qさん:そうですね。図4のA、Bを通る直線上にできる波だけを、Aを原点にしてx軸の正の向きをA→Bの向きにとってグラフを描くと図5のようになりました。ただし、波源から離れることで波の振幅が小さくなることは無視しています。
Pさん:この瞬間はA、Bを通る直線上では合成波が消えているんだね。でもずっと消えたままかどうかは、じっくり考えないと。
先生:時間が経過すると変位はどう変わるでしょうか。どちらの波も、波源より左側では左向き、波源より右側では右向きに進行するので、少し時間がたった後のグラフは図6のようになることに注意して考えていきましょう。
図5に示した状態より1/4周期後の合成波の図として最も適当なものを、次の選択肢のうちから一つ選べ。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。
問題
反映中…
共通テスト(理科)試験 令和5年度(2023年度)追・再試験 問79(物理(第4問) 問3) (訂正依頼・報告はこちら) (新しいタブで開く)
授業中の外部の騒音に困ったPさんとQさんは「音を使って音を消すことはできないのかな?」と考え、先生に相談した。次の問いに答えよ。ただし、会話文の内容は正しいものとする。
先生:広がる波の場合、重ね合わせによって波が消える条件も複雑になります。次は平面上を伝わる横波を考えましょう。平面上の波源Aと波源Bから円形の波面をもつ波が広がっていくと、二つの波が重なり合って、ある時刻では図4のようになります。ただし、変位は平面に垂直で、二つの波源は同位相で振動しているとします。
Pさん:波の波長をλとすると、この二つの波源の間の距離は5λ/2ですね。
Qさん:そうですね。図4のA、Bを通る直線上にできる波だけを、Aを原点にしてx軸の正の向きをA→Bの向きにとってグラフを描くと図5のようになりました。ただし、波源から離れることで波の振幅が小さくなることは無視しています。
Pさん:この瞬間はA、Bを通る直線上では合成波が消えているんだね。でもずっと消えたままかどうかは、じっくり考えないと。
先生:時間が経過すると変位はどう変わるでしょうか。どちらの波も、波源より左側では左向き、波源より右側では右向きに進行するので、少し時間がたった後のグラフは図6のようになることに注意して考えていきましょう。
図5に示した状態より1/4周期後の合成波の図として最も適当なものを、次の選択肢のうちから一つ選べ。
先生:広がる波の場合、重ね合わせによって波が消える条件も複雑になります。次は平面上を伝わる横波を考えましょう。平面上の波源Aと波源Bから円形の波面をもつ波が広がっていくと、二つの波が重なり合って、ある時刻では図4のようになります。ただし、変位は平面に垂直で、二つの波源は同位相で振動しているとします。
Pさん:波の波長をλとすると、この二つの波源の間の距離は5λ/2ですね。
Qさん:そうですね。図4のA、Bを通る直線上にできる波だけを、Aを原点にしてx軸の正の向きをA→Bの向きにとってグラフを描くと図5のようになりました。ただし、波源から離れることで波の振幅が小さくなることは無視しています。
Pさん:この瞬間はA、Bを通る直線上では合成波が消えているんだね。でもずっと消えたままかどうかは、じっくり考えないと。
先生:時間が経過すると変位はどう変わるでしょうか。どちらの波も、波源より左側では左向き、波源より右側では右向きに進行するので、少し時間がたった後のグラフは図6のようになることに注意して考えていきましょう。
図5に示した状態より1/4周期後の合成波の図として最も適当なものを、次の選択肢のうちから一つ選べ。
横にスクロールして続きを読む(本文にフォーカスして左右キー)。
正解!素晴らしいです
残念...
画像拡大
この過去問の解説 (3件)
01
A、Bは同位相で振動し、距離は5λ/2です。
A、Bの間では、互いに逆向きに進む2つの波が重なり、定常波ができます。
図5の時点では合成波が0ですが、1/4周期後には変位が最大となります。
一方、Aより左側とBより右側では、2つの波は同じ向きに進み、位相が反対なので打ち消し合います。

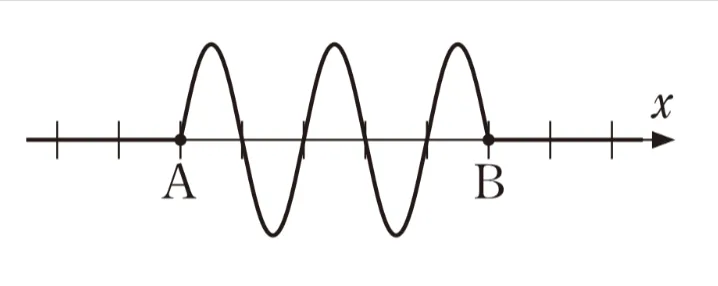

したがって、AとBの間だけに山と谷が交互に現れ、両端では変位が0となるグラフが正解です。
この選択肢が答えになります。
今回の問題では、A・B間では定常波が現れ、外側では2つの波が打ち消し合います。
参考になった数0
この解説の修正を提案する (新しいタブで開く)
02
解答 以下の図を参照
解説
図5や図6を参考に波形を1/4周期だけ進め、
波形を合成することで解答の波形がわかります。
線分AB上は両端を節とする定在波ができ、
とくに0<x<λ/4の範囲の波形が正です。
線分ABの外側は常にゼロとなります。
この選択肢が正解となります。
参考になった数0
この解説の修正を提案する (新しいタブで開く)
03
波の重ね合わせの問題です。
1/4周期後の合成波をプロットし、波形を合成することで波形を予想できます。
以下に波形を予想する際の例を記載します。
1.x<0,5λ/2<xの範囲では、それぞれの波形がx軸を中心に対象となるためすべての波形は0になります。
2.0<x<λ/4の範囲の波形を考えると、Aから出た波形は正の値であり、Bから出た波形も正の値である為合成波形は正の値になります。
1.および2.を満たす選択肢を選択すれば回答となります。
