大学入学共通テスト（理科） 過去問
令和4年度（2022年度）本試験
問75 (物理（第2問） 問4)

物体の運動に関する探究の過程について、後の問いに答えよ。

Aさんの仮説「物体の速さは物体にはたらく力と物体の質量のみによって決まり、ある時刻の物体の速さvは、その時刻に物体が受けている力の大きさFに比例し、物体の質量mに反比例する」には、実験（前問へのリンク）で確かめた誤り以外にも、見落としている点がある。物体の速さを考えるときには、その時刻に物体が受けている力だけでなく、それまでに物体がどのように力を受けてきたかについても考えなければならない。
速さの代わりに質量と速度で決まる運動量を用いると、物体が受けてきた力による力積を使って、物体の運動状態の変化を議論することができる。

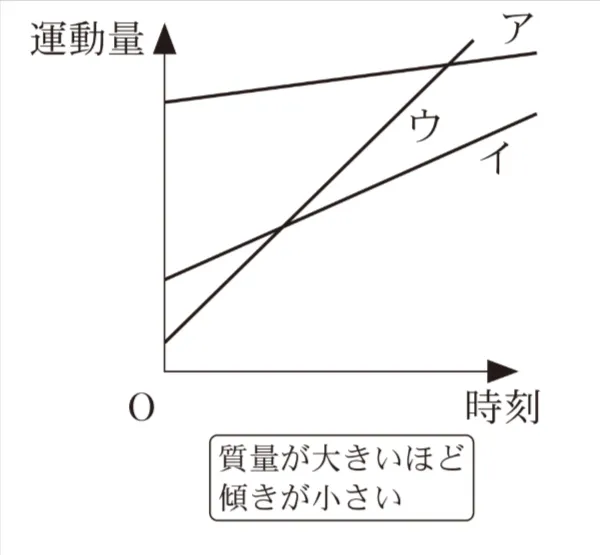

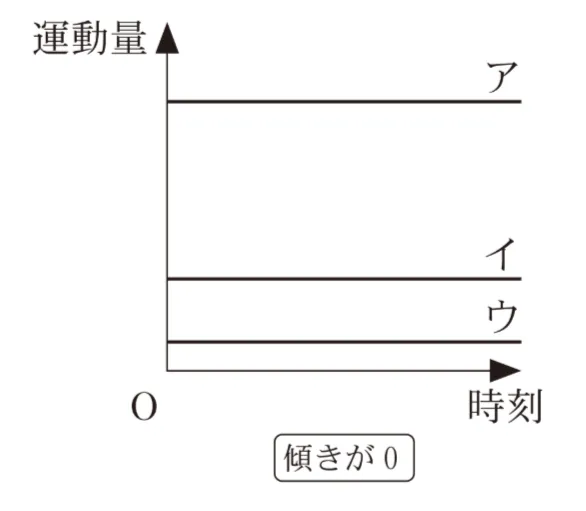

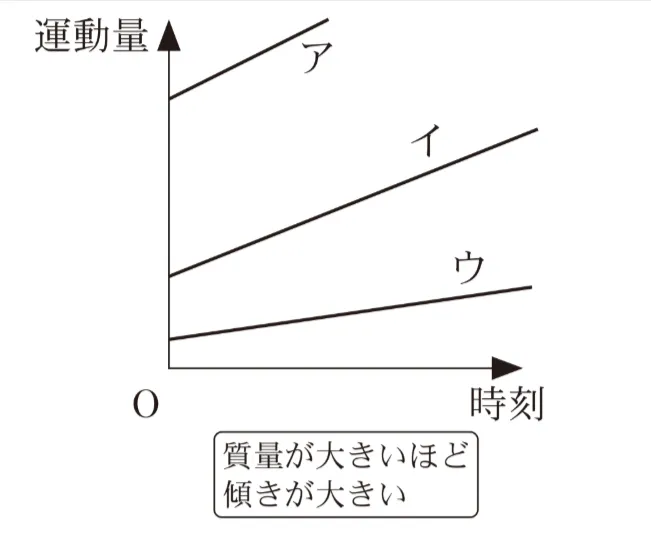

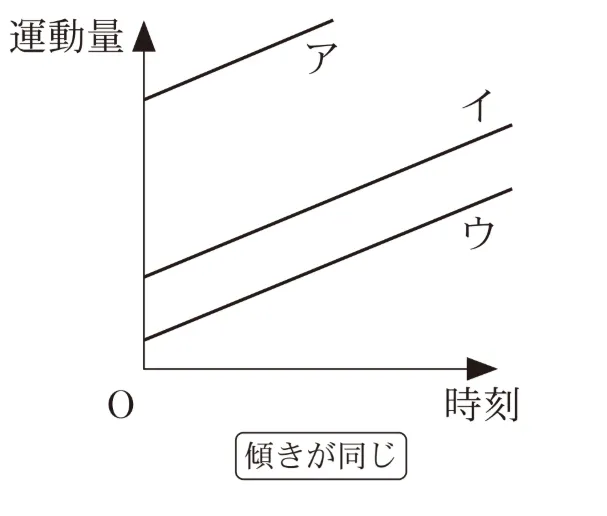

次の文章中の空欄（　　）に入れるグラフとして最も適当なものを、後の選択肢のうちから一つ選べ。

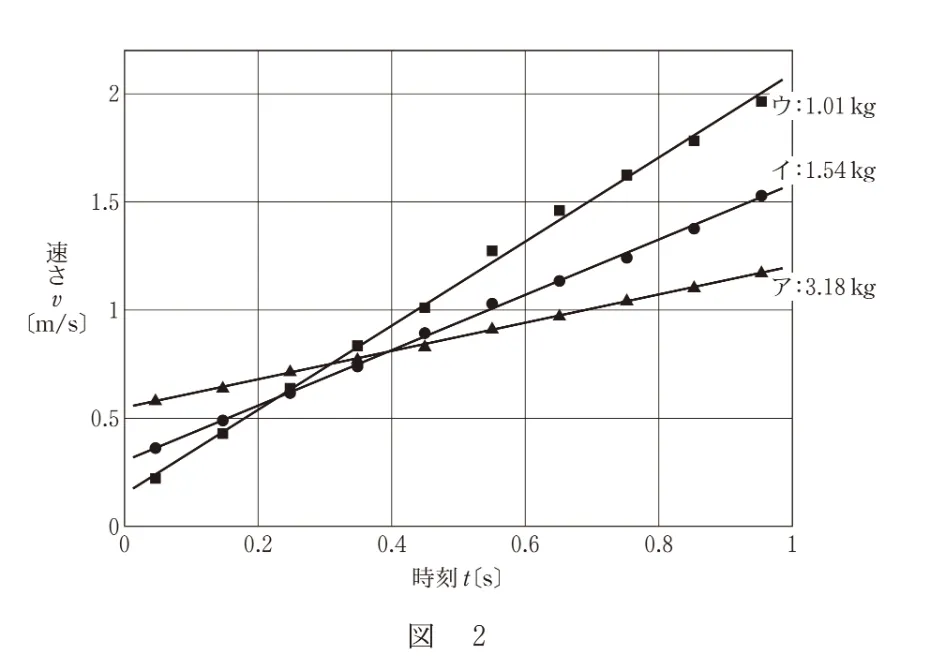

図2を運動量と時刻のグラフに描き直したときの概形は、
物体の運動量の変化＝その間に物体が受けた力積
という関係を使うことで、計算しなくても（　　　）のようになると予想できる。
