大学入学共通テスト（理科） 過去問
令和4年度（2022年度）本試験
問83 (物理（第3問） 問3)

次の文章を読み、後の問いに答えよ。

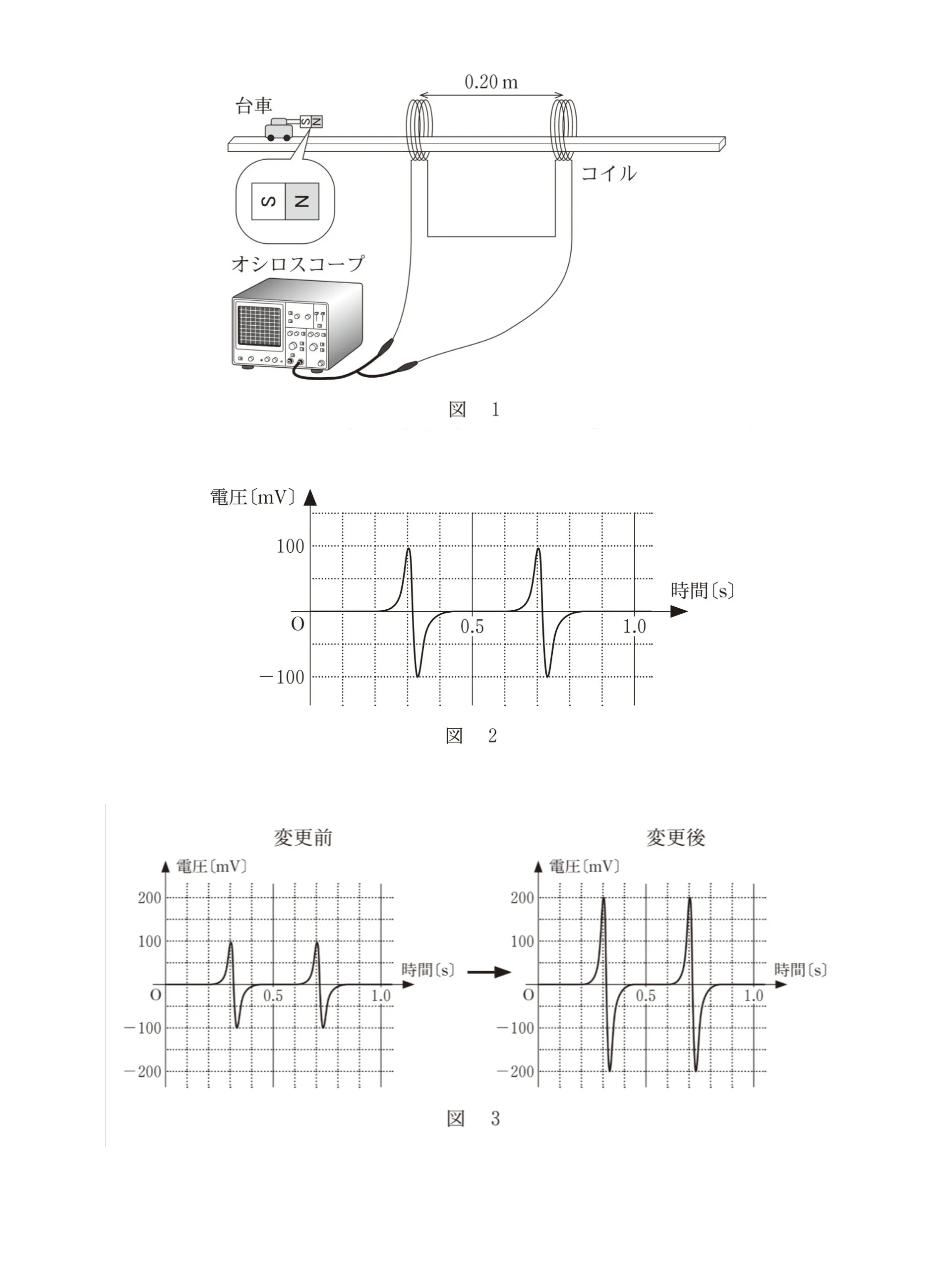

図1のように、二つのコイルをオシロスコープにつなぎ、平面板をコイルの中を通るように水平に設置した。台車に初速を与えてこの板の上で走らせる。台車に固定した細長い棒の先に、台車の進行方向にN極が向くように軽い棒磁石が取り付けられている。二つのコイルの中心間の距離は0.20mである。ただし、コイル間の相互インダクタンスの影響は無視でき、また、台車は平面板の上をなめらかに動く。
台車が運動することにより、コイルには誘導起電力が発生する。オシロスコープにより電圧を測定すると、台車が動き始めてからの電圧は、図2のようになった。

Aさんが、条件を少し変えて実験してみたところ、結果は図3のように変わった。

加えた変更として最も適当なものを、次の選択肢のうちから一つ選べ。ただし、選択肢に記述されている以外の変更は行わなかったものとする。また、磁石を追加した場合は、もとの磁石と同じものを使用したものとする。
