大学入学共通テスト（理科） 過去問
令和4年度（2022年度）本試験
問84 (物理（第3問） 問4)

次の文章を読み、後の問いに答えよ。

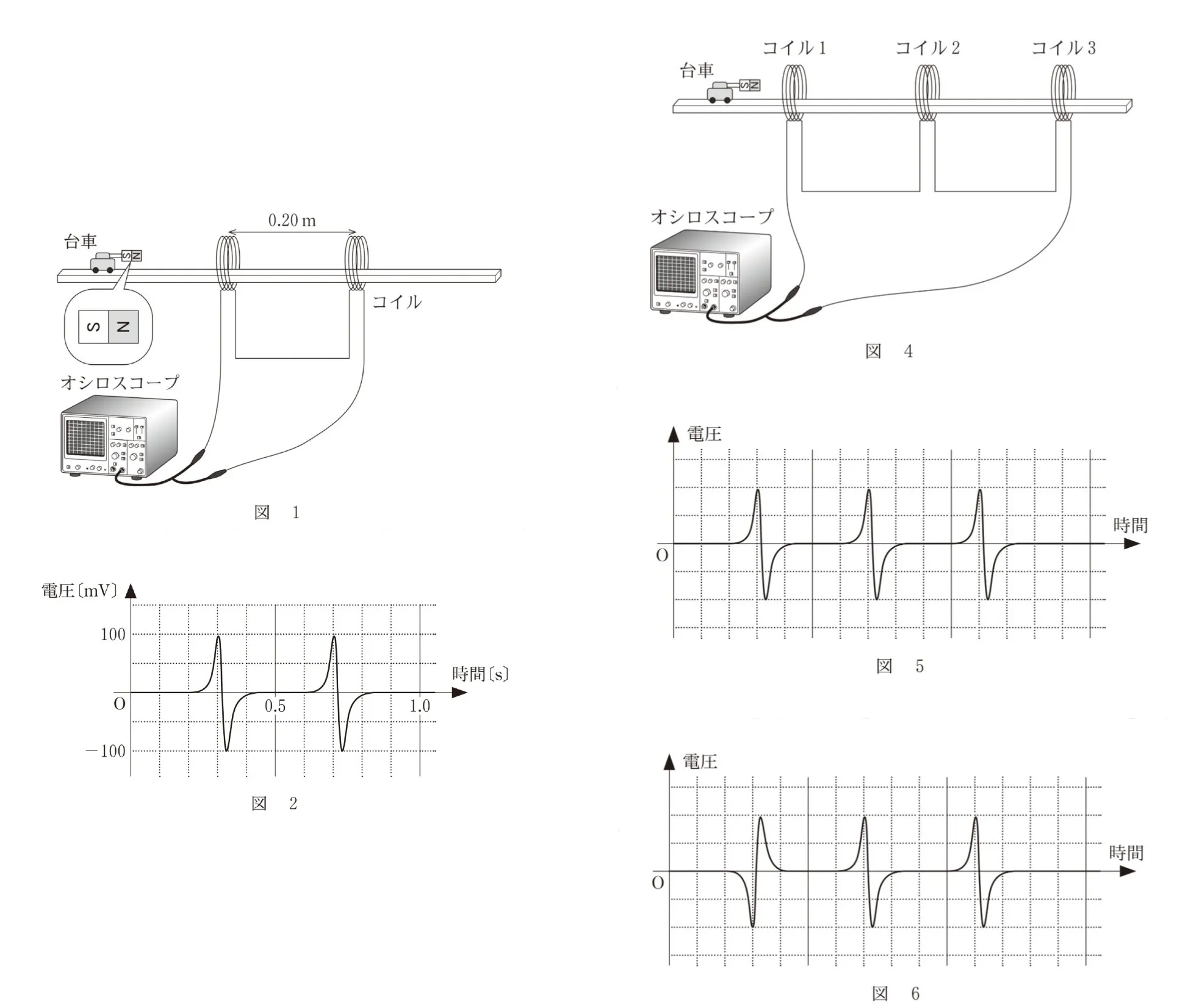

図1のように、二つのコイルをオシロスコープにつなぎ、平面板をコイルの中を通るように水平に設置した。台車に初速を与えてこの板の上で走らせる。台車に固定した細長い棒の先に、台車の進行方向にN極が向くように軽い棒磁石が取り付けられている。二つのコイルの中心間の距離は0.20mである。ただし、コイル間の相互インダクタンスの影響は無視でき、また、台車は平面板の上をなめらかに動く。

台車が運動することにより、コイルには誘導起電力が発生する。オシロスコープにより電圧を測定すると、台車が動き始めてからの電圧は、図2のようになった。

Aさんは次に図4のようにコイルを三つに増やして実験をした。ただし、コイルの巻き数はすべて等しく、コイルは等間隔に設置されている。また、台車に取り付けた磁石は1個である。

実験結果は、図5のようになった。

BさんがAさんと同じような装置を作り、三つのコイルを用いて実験をしたところ、図6のように、Aさんの図5と違う結果になった。

Bさんの実験装置はAさんの実験装置とどのように違っていたか。最も適当なものを、次の選択肢のうちから一つ選べ。ただし、選択肢に記述されている以外の違いはなかったものとする。
