大学入学共通テスト（理科） 過去問
令和4年度（2022年度）追・再試験
問81 (物理（第2問） 問5)

次の文章を読み、後の問いに答えよ。

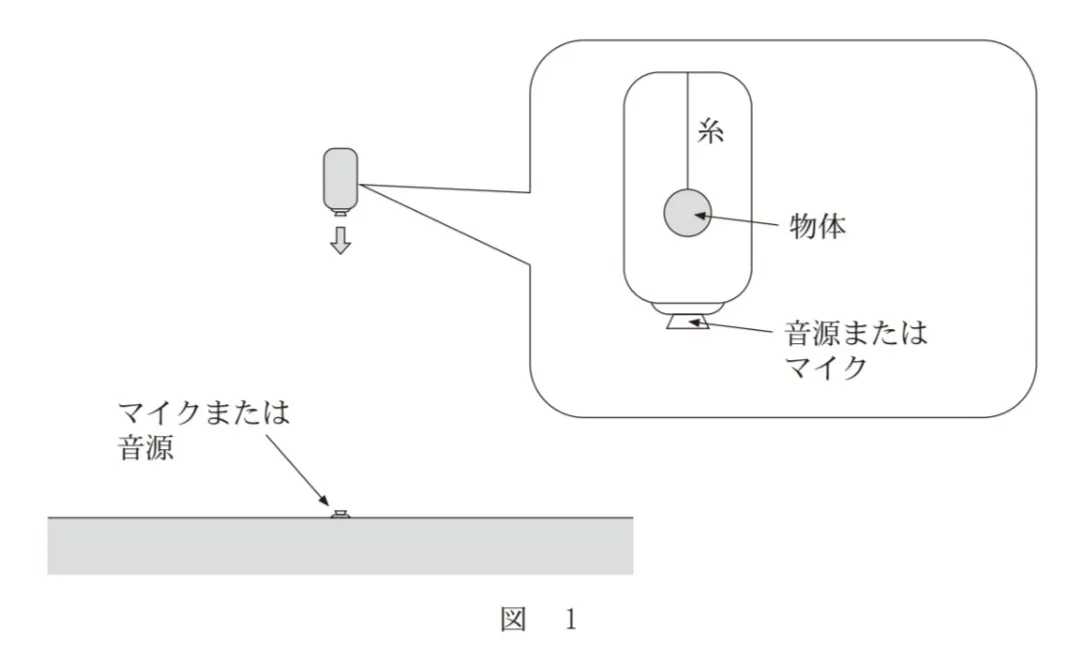

振動数f₀の十分大きな音を出す音源を用意する。密閉された箱内部に質量mの物体が糸でつるされている装置に、この音源またはマイクロフォン（マイク）を取り付けて、図1のように、上空から初速度0で鉛直下方に落下させる。装置は図の姿勢を保ったまま落下するものとし、装置の落下の向きを正とする。また、重力加速度の大きさをg，物体を含む装置全体の質量をM，音速をVと表す。ただし、風などの影響はないものとする。

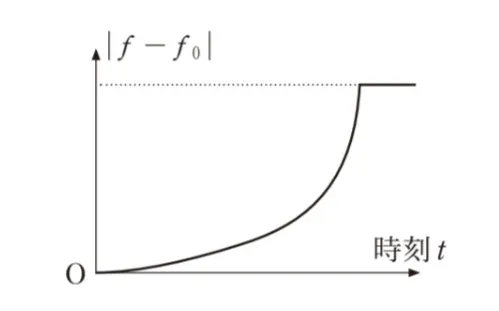

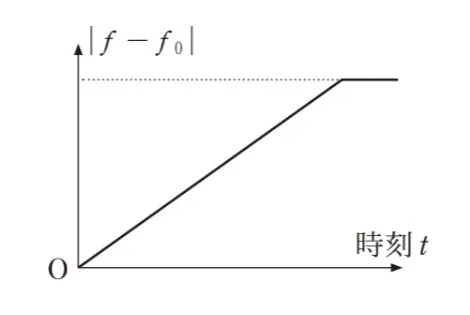

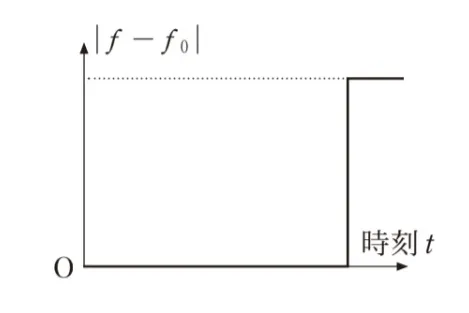

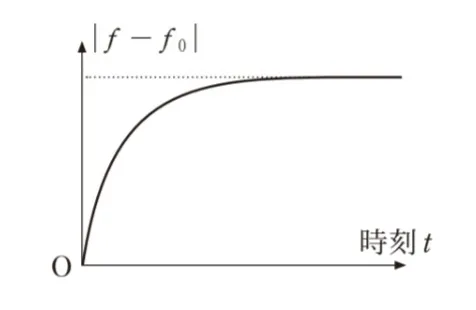

前問のようにマイクがついた装置を時刻t＝0に落下させる場合、装置の速度は徐々に変化して終端速度に達する。マイクに届いた音の振動数fとf₀の差の絶対値￤f－f₀￤を、時刻tを横軸にとって表したグラフの概形として最も適当なものを、次の選択肢のうちから一つ選べ。
